Monitoreo en línea de agua de proceso industrial e integración de sistemas: desde la selección del sensor hasta PLC, Modbus y operación en lazo cerrado

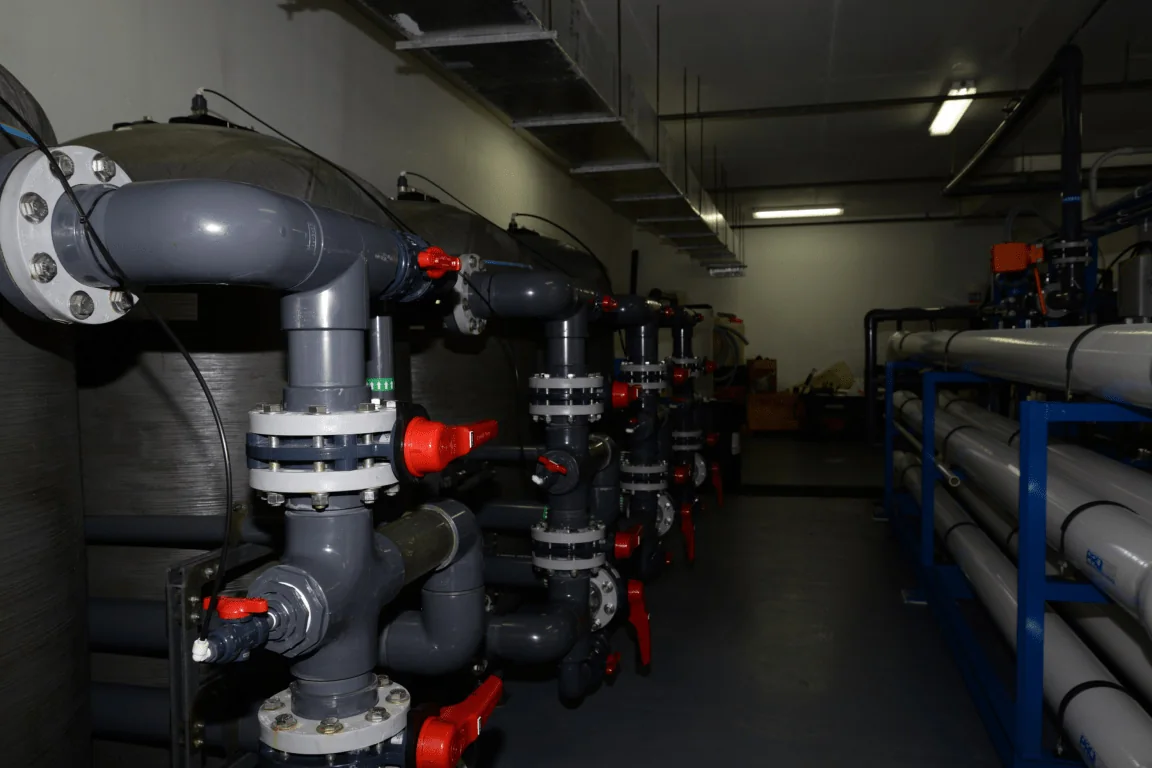

Por qué esta industria necesita datos continuos e interpretables de calidad del agua

El monitoreo de agua de proceso industrial no apunta a muestras estáticas, sino a procesos que cambian con el caudal, la temperatura, las materias primas, el clima, el estado del equipo y las operaciones humanas. El muestreo tradicional y el análisis de laboratorio son insustituibles, pero solo cubren el momento del muestreo. Para la fabricación de electrónica, metalmecánica, alimentos y bebidas, líneas de limpieza, enfriamiento circulante, agua de reposición de calderas, reutilización de proceso y equipos de tratamiento de agua industrial, el verdadero desafío radica en lo que sucede entre dos muestras, cuánto tiempo persisten los cambios, si están sincronizados con una acción del proceso y cuándo se justifica una revisión. El valor principal de los sensores continuos es llenar estos vacíos en series de tiempo.

El objetivo de este enfoque es vincular los parámetros de calidad del agua con la calidad del producto, la protección del equipo, la dosificación química, el riesgo de descarga y la reutilización del agua, formando una cadena de medición que pueda ser entendida por el sistema de control y verificada por el equipo de mantenimiento. Por lo tanto, un proyecto no debe comenzar con “qué sonda comprar”, sino con el problema de decisión, el tiempo de respuesta aceptable, el uso de datos y el nivel de evidencia. Los datos para alarmas, optimización de procesos, presentación al cliente e informes reglamentarios requieren diferentes procedimientos de calibración, redundancia y revisión. Defina primero el propósito para evitar generar grandes cantidades de datos no utilizados con equipos costosos.

Paso 1: Formular objetivos de monitoreo como problemas de ingeniería verificables

Un objetivo ejecutable debe incluir el objeto, ubicación, escala de tiempo, riesgo aceptable y acciones posteriores. Por ejemplo: “Cuando las tendencias clave de TOC, DQO, UV254, turbidez, color, temperatura, conductividad, TDS y salinidad se desvíen de la línea base normal y persistan durante un cierto tiempo, el sistema emite una alarma graduada; los operadores inspeccionan el proceso y el estado de campo, y retienen una muestra de referencia si es necesario”. Esta declaración es más valiosa que “monitoreo en tiempo real de la calidad del agua” porque restringe simultáneamente puntos, período de muestreo, umbrales, revisión y responsables.

• Objetivos de tendencia: identificar líneas base, ciclos diurnos, variaciones estacionales, procesos de arranque y parada.
• Objetivos de eventos: capturar aumentos repentinos, caídas, derivas sostenidas y combinaciones de parámetros no razonables.
• Objetivos de control: proporcionar entrada para aireación, purga, lavado, conmutación de bypass, gestión de filtros o ajustes de proceso.
• Objetivos de calidad: conservar valores brutos, códigos de estado, registros de limpieza y calibración, y notas manuales para trazabilidad.
• Objetivos comerciales: usar evidencia continua para demostrar el valor de productos, procesos o servicios, mientras se definen claramente los límites de medición.

Al inicio del proyecto, se recomienda crear una “Hoja de tareas de medición” de una página: enumere el rango normal, el cambio mínimo significativo, el tiempo de respuesta esperado, la brecha de datos máxima aceptable, el método de referencia, los recursos de mantenimiento y el destinatario de la salida. La hoja de tareas no es un documento único, sino que debe actualizarse después de la puesta en marcha, cambios estacionales y modificaciones del proceso.

Combinación de parámetros: diferentes mecanismos de medición deben explicarse entre sí, no simplemente apilarse

En un sitio industrial, la primera pregunta a responder es “¿Para qué acción se usará el resultado de la medición?”. Alarma, optimización de proceso, liberación de calidad e informes reglamentarios tienen requisitos completamente diferentes para precisión, tiempo de respuesta, redundancia, mantenimiento y auditoría. Escriba el caso de uso en una cadena de causa-efecto de control para determinar el rango, punto, período de muestreo y si se necesita confirmación de laboratorio.

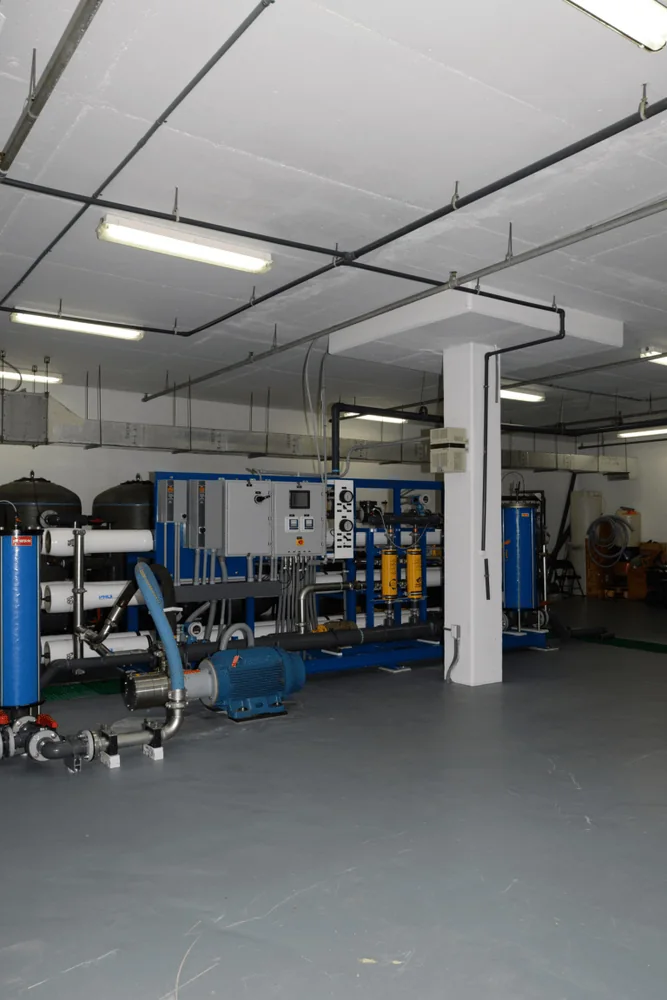

Correspondencia con las capacidades del producto AtomBit

Las sondas de campo se conectan a PLC o pasarelas periféricas mediante RS485/Modbus; NSDD6 es para tendencias ópticas multiparamétricas en aguas complejas, NSDD-Lite3 para sistemas compactos y aguas más limpias, y la sonda 5 en 1 proporciona parámetros relacionados con iones y salinidad. Para clientes OEM que necesitan integrar en su propio equipo, la serie BA de ASIC y los electrodos correspondientes integran la medición frontal, compensación de temperatura e interfaz digital en la placa base.

Los productos centrales cubiertos en este artículo son NSDD6, NSDD-Lite3, sonda 5 en 1 CE/TDS y la serie BA de ASIC de interfaz de sensor. La selección debe basarse en la hoja de especificaciones más reciente, la muestra de agua objetivo, rango, temperatura, presión, materiales, interfaz y condiciones de instalación. El artículo del sitio web proporciona lógica de ingeniería, no un sustituto de la confirmación técnica artículo por artículo; para nuevos cuerpos de agua o aplicaciones entre industrias, AtomBit puede cooperar en evaluación de muestras, confirmación de interfaz, instalación de prueba y validación de modelos.

Arquitectura del sistema: desde la sonda hasta la información procesable se requiere una cadena de datos completa

Un sistema confiable generalmente consta de cinco capas: la capa de medición obtiene señales brutas de manera estable; la capa periférica maneja la alimentación, comunicación, sincronización de tiempo y adquisición de estado; la capa de plataforma gestiona almacenamiento, estandarización de unidades, etiquetado de calidad y permisos; la capa de análisis maneja líneas base, tasa de cambio, correlaciones y reglas de eventos; la capa de negocio entrega resultados a operaciones, calidad, postventa o interfaces de cliente. La falta de cualquier capa puede hacer que un sistema aparentemente en línea sea prácticamente inútil.

RS485/Modbus RTU es adecuado para buses multidispositivo en entornos industriales. Los ingenieros deben unificar direcciones, velocidades de baudios, paridad, tipos de registro, longitudes de datos, orden de bytes, unidades y factores de escala; el maestro de consulta debe establecer tiempos de espera y reintentos razonables, y las fallas de comunicación no deben escribirse automáticamente como cero. Es mejor incluir tiempo del dispositivo, tiempo de recepción de la plataforma, estado de calidad, estado de mantenimiento e instantáneas de registro brutas en cada registro para el rastreo de problemas.

Una frecuencia de datos más rápida no siempre es mejor

El período de muestreo debe ser más corto que el tiempo de cambio del evento objetivo, pero también considerar la respuesta del sensor, reemplazo de la celda de flujo, ancho de banda de red y almacenamiento. La adquisición a nivel de segundos es adecuada para diagnóstico de equipos, promedios a nivel de minutos para pantallas de operación, y estadísticas por hora/día para informes de gestión. Se recomienda mantener datos brutos de alta frecuencia y luego generar datos derivados a diferentes escalas de tiempo, evitando la imposibilidad de revisar transitorios si solo se almacenan promedios.

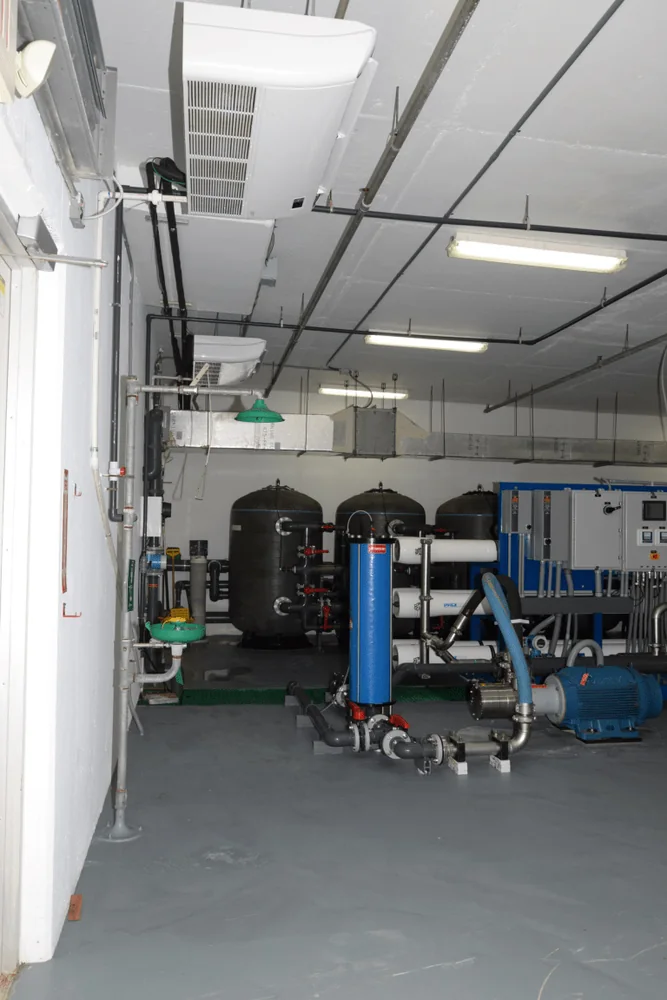

Ubicación del punto e instalación: la representatividad a menudo es más importante que la precisión nominal

Tuberías cerradas de alta presión generalmente son adecuadas para celdas de flujo de bypass con flujo estable; los tanques abiertos pueden usar instalación por inmersión, pero se deben evitar burbujas, rayones y depósitos. El bypass debe considerar la representatividad del muestreo, válvulas de cierre, drenaje, lavado, ubicación de retorno y aislamiento seguro durante el mantenimiento.

La instalación por inmersión debe mantener la superficie sensora continuamente sumergida, evitar impacto directo y tensión del cable, y dejar espacio para izado, limpieza y reemplazo. La instalación de flujo continuo debe asegurar muestras representativas, flujo estable, eliminación de burbujas y estructuras de soporte de cierre, bypass, drenaje y lavado. Escenarios de alta presión, alta temperatura, corrosivos o de contacto con alimentos requieren confirmación separada de sellos, materiales y requisitos de higiene.

• Inspeccionar los niveles de agua mínimo y máximo reales, caudal, temperatura, presión y carga contaminante.
• Usar instrumentos portátiles o muestreo para comparar puntos candidatos y confirmar representatividad espacial.
• Verificar burbujas, depósitos, desechos flotantes, luz solar, vibraciones, interferencia electromagnética y seguridad de mantenimiento.
• Registrar profundidad de instalación, orientación, volumen de la celda de flujo, longitud de tubería y fotografías; incluir en el archivo del sitio.
• Durante la puesta en marcha, conservar muestras de referencia para verificar el punto y el tiempo de respuesta antes de finalizar el diseño.

Calibración, verificación y calidad de datos: establecer una cadena de evidencia “pre-limpieza – post-limpieza – post-calibración”

El control de calidad para sensores continuos no puede basarse solo en una fecha de calibración. Cada sesión de mantenimiento debe primero registrar el valor estable y el estado de campo antes de la limpieza, luego completar la limpieza y registrar el valor después de la limpieza, y finalmente realizar la verificación con una solución de referencia, un instrumento de referencia portátil o una muestra representativa. Estos tres conjuntos de datos pueden distinguir efectos de contaminación, deriva de calibración y cambios reales del agua. Si solo se conserva el valor normal final, se pierde la base para juzgar si los datos históricos pueden ser utilizados.

Las comparaciones de laboratorio deben garantizar que las muestras correspondan temporal y espacialmente a las lecturas del sensor, y registrar muestreo, preservación, transporte, método e incertidumbre. Para parámetros proxy espectrales, la calibración debe cubrir los valores normales, bajos, altos y anómalos típicos del cuerpo de agua objetivo; la evaluación del modelo no debe limitarse a los coeficientes de correlación, sino que también debe examinar residuos, sesgo en valores bajos, saturación en valores altos, estabilidad estacional y aplicabilidad en puntos de cruce. Cuando la matriz de agua cambia significativamente, es necesaria una revalidación.

Las plataformas de datos deben usar etiquetas de calidad en lugar de simplemente eliminar anomalías. Se recomienda distinguir al menos: válido, en mantenimiento, período de recuperación tras limpieza, en calibración, fallo de comunicación, fuera de rango, sospecha de burbuja, sospecha de contaminación y pendiente de revisión. Los gráficos orientados al cliente pueden ocultar segmentos inválidos, pero las bases de datos internas deben conservar los valores originales, los motivos y los registros de procesamiento.

Diseño de alarmas: umbrales, velocidad de cambio, duración y correlación de parámetros son indispensables

Un único umbral fijo se ve afectado fácilmente por cambios estacionales, de receta, de agua cruda y de condiciones operativas. Las reglas más robustas pueden combinar umbrales absolutos, líneas base relativas, velocidad de cambio, duración, consistencia entre múltiples parámetros y estado del equipo. Por ejemplo, un aumento repentino de turbidez sin respuesta en caudal, UV254 y tendencias de materia orgánica puede indicar burbujas o partículas locales; si varios parámetros relacionados cambian sincrónicamente y persisten, es más probable que amerite retener una muestra e inspección manual.

Las alarmas deben vincularse a un proceso de gestión: quién recibe, cuánto tiempo para confirmar, qué estado verificar primero, si volver a medir, cuándo retener una muestra, cuándo escalar y cuándo cerrar. El control automático no verificado debe establecer límites superior e inferior, histéresis, tiempo mínimo de funcionamiento, enclavamientos y anulación manual para evitar que una breve anomalía del sensor accione directamente equipos críticos.

Modos de fallo comunes y medidas de prevención

• Seleccionar solo por interfaz, ignorando rango, temperatura, presión y compatibilidad de materiales
• Conexión en estrella incorrecta del bus RS485, falta de resistencias de terminación o conexión a tierra incorrecta del blindaje
• Frecuencia de sondeo del PLC demasiado rápida que causa congestión de comunicación o duplicación de datos
• Valores de alarma establecidos sin considerar el retardo del proceso y el tiempo de respuesta del equipo
• No conservar muestras de referencia ni modelos versionados después de la puesta en marcha del sistema

La característica común de estos problemas es que el equipo en sí puede no estar dañado, pero los datos han perdido representatividad o interpretabilidad. Las estrategias de prevención deben cubrir la estructura de campo, comunicación, algoritmos, personal y documentación, en lugar de atribuir todos los problemas a 'recalibración'. Cuando ocurre una anomalía, primero verifique los códigos de estado, señales brutas, parámetros adyacentes, registros de mantenimiento y eventos de campo, luego decida sobre limpieza, calibración, remodelado o reemplazo de componentes.

Cómo calcular el costo total de propiedad y los beneficios del proyecto

Acortar el tiempo de detección de anomalías, reducir defectos de producto, incrustaciones y corrosión del equipo, y paradas no planificadas causadas por fluctuaciones en la calidad del agua, y proporcionar evidencia continua para la conservación del agua, reutilización y auditorías de calidad en la cadena de suministro.

El modelo de costos debe incluir al menos sensores y accesorios, estructura de instalación, alimentación y comunicación, plataforma, muestras de referencia, consumibles, mano de obra, viajes de inspección, tiempo de inactividad, repuestos y revisión de datos. Los beneficios se pueden medir por el tiempo de adelanto de anomalías, reducción de muestreo manual, tiempo de inactividad o pérdida de calidad evitados, optimización de químicos y energía, reducción de falsas alarmas y eficiencia del servicio al cliente. Para soluciones sin reactivos, compare todo el ciclo de vida de adquisición de reactivos, almacenamiento, residuos líquidos y mantenimiento de bombas/válvulas con los métodos tradicionales.

No se apresure a prometer grandes ahorros durante la fase piloto. Primero, seleccione un punto con un problema claro y muestras de referencia accesibles, ejecútelo durante un ciclo operativo típico y recopile datos sobre disponibilidad, tiempo de mantenimiento, número de detecciones de eventos, tasa de falsas alarmas y relación con los métodos de referencia. Solo después de formar un informe piloto verificable se puede tener una base confiable para la replicación a gran escala.

Hoja de ruta de implementación por fases

1. Definición de requisitos: determinar el problema de negocio, parámetros, candidatos a puntos, uso de datos, método de referencia y responsables.
2. Evaluación de muestra e interfaz: verificar rango de muestra de agua, condiciones ambientales, alimentación, comunicación, materiales e interfaz de control principal.
3. Piloto a pequeña escala: establecer archivo de instalación, línea base, ciclo de mantenimiento, muestras de referencia y etiquetas de calidad.
4. Validación de modelo y alarma: usar datos independientes para verificar error, residuos, estabilidad estacional y efectividad del manejo de alarmas.
5. Despliegue a escala: replicar estructura validada, plan de direcciones, tabla de parámetros, formularios de operación y mantenimiento, y estrategia de repuestos.
6. Mejora continua: revisar disponibilidad de datos, costo de mantenimiento, valor de eventos y versión del modelo mensual o trimestralmente.

Mantener 'condiciones de salida' en cada etapa: si el punto no es representativo, el cambio objetivo es menor que la incertidumbre del sistema, los recursos de mantenimiento son insuficientes o los datos no tienen un usuario claro, modifique el plan en lugar de seguir agregando equipos. Para nuevas industrias no cubiertas previamente por AtomBit, el conocimiento del proceso del cliente y nuestras capacidades de detección, interfaz y validación de ingeniería pueden definir conjuntamente nuevos límites de aplicación.

Lista de verificación de adquisiciones y revisión técnica

• ¿Están documentados el cuerpo de agua objetivo, parámetros, rango, temperatura, presión, materiales y tiempo de respuesta esperado?
• ¿El sensor, la sonda, el cable, el dispositivo de limpieza, la celda de flujo, el soporte, la puerta de enlace y la fuente de alimentación forman una lista de materiales completa?
• ¿Se han coordinado el protocolo de comunicación, los registros, el orden de bytes, la dirección, la velocidad en baudios, los códigos de estado y los valores anómalos?
• ¿Están claras las soluciones de calibración, los instrumentos de referencia, los métodos de laboratorio, los planes de muestreo y los criterios de aceptación?
• ¿Se han asignado responsabilidades de limpieza automática, mantenimiento manual, repuestos, capacitación, soporte remoto y datos?
• ¿Todas las promociones, alarmas e informes describen con precisión los límites de tendencias, proxies, cribado y resultados de cumplimiento?

Apéndice de ingeniería: un método de revisión desde una sola lectura hasta una conclusión creíble

Al revisar un segmento de datos, el primer paso es verificar la integridad: si el tiempo es continuo, si el reloj del dispositivo saltó, si los fallos de comunicación se registraron como cero, si los períodos de mantenimiento se marcaron correctamente. El segundo paso es la plausibilidad física: si la temperatura y el rango son razonables, si la velocidad de cambio es posible, si los parámetros relacionados muestran exactamente la misma anomalía o completamente opuesta. El tercer paso es la evidencia de campo: si los registros de bombas, válvulas, aireación, alimentación, lluvia, descarga, limpieza y muestreo corresponden a la curva.

El cuarto paso es la comparación. Primero compare con la propia línea base histórica del dispositivo, luego con puntos vecinos, otros mecanismos de medición y muestras de referencia. Al comparar, se deben unificar tiempo, unidades, condiciones de temperatura y posiciones de muestreo. La inconsistencia entre dos métodos no significa automáticamente que el sensor en línea esté equivocado; puede deberse a inconsistencia de muestras, cambios en la preservación, incertidumbre de laboratorio o diferentes objetos de medición; la diferencia en sí misma es información importante para comprender el cuerpo de agua.

El quinto paso es formar una jerarquía de conclusiones. Las conclusiones se pueden clasificar en 'cambios de tendencia con estado normal del equipo', 'eventos sospechosos que requieren verificación en campo', 'cambios en la calidad del agua confirmados por muestras de referencia' y 'datos inválidos afectados por contaminación o deriva'. Esta graduación es más adecuada para el monitoreo continuo que un simple aprobado/reprobado, y permite que operaciones, ingeniería y gerencia se comuniquen basándose en la misma evidencia.

Para nuevas aplicaciones intersectoriales, se recomienda establecer una biblioteca conjunta de muestras de validación: cada muestra almacena tiempo, punto, condición operativa, valores brutos y de salida del sensor, resultados de laboratorio y observaciones. La biblioteca de muestras no es solo para una calibración única, sino también para pruebas de regresión de actualizaciones de firmware, modelo y versión de hardware. A medida que los clientes acumulan datos, las capacidades técnicas pueden ampliarse continuamente a nuevos cuerpos de agua y problemas de decisión basados en principios de detección fijos.

Conclusión: plataforma tecnológica fija, valor de la aplicación definido conjuntamente por problemas de campo

NSDD6, NSDD-Lite3, sonda de 5 en 1 CE/TDS y los ASIC de interfaz de sensor de la serie BA proporcionan capacidades de detección e interfaz integrables y verificables; el valor final proviene del conocimiento del cliente sobre los procesos de la industria, puntos correctos, métodos de referencia, calidad de los datos y acciones claras. Las aplicaciones típicas son solo una parte que ha sido validada. Para nuevos cuerpos de agua, equipos o modelos de negocio, AtomBit puede colaborar desde la muestra, selección, interfaz, instalación de prueba, calibración, interpretación de datos hasta la producción en masa, ayudando a los socios a convertir aplicaciones desconocidas en soluciones entregables.

Referencias y lecturas adicionales

• Guía de implementación del protocolo de aplicación y línea serie de la Organización Modbus
• Métodos del USGS para verificación, registro y calidad de datos continuos de sensores
• Documentos de especificaciones de sensores industriales, ASIC e interfaz de AtomBit

Este artículo es un resumen de métodos de aplicación de ingeniería, compilado originalmente con referencia a guías de agencias públicas y materiales de productos AtomBit. Los proyectos específicos deben cumplir con las regulaciones locales, estándares de la industria y requisitos de seguridad; las conclusiones que involucren cumplimiento, salud o liberación comercial deben ser confirmadas por laboratorios calificados y agencias responsables.

Nota complementaria: Documentación del proyecto y mecanismo de mantenimiento a largo plazo

Se recomienda que cada proyecto establezca listas de equipos, descripciones del sitio, diagramas de cableado, tablas de registros, registros de calibración, registros de muestras de referencia, registros de mantenimiento, registros de manejo de alarmas y registros de cambios de versión. Los documentos deben vincularse con los números de serie de los dispositivos e IDs de puntos para evitar la pérdida de conocimiento cuando el personal cambie. Cuando la plataforma modifique rangos, coeficientes, umbrales y modelos, registre el modificador, motivo, hora y alcance del impacto, y conserve la capacidad de reversión.

La operación a largo plazo también debe establecer indicadores como disponibilidad de datos, horas de mantenimiento, tasa de aprobación de calibración, tasa de éxito de comunicación, tiempo de confirmación de alarmas y relación de eventos efectivos. Los indicadores no son para culpar, sino para identificar problemas sistémicos: si las horas de mantenimiento en un sitio son consistentemente altas, puede ser necesario ajustar la estructura de instalación; si las falsas alarmas se concentran durante períodos lluviosos, se deben mejorar las líneas de base estacionales; si la cobertura de muestras de referencia es crónicamente insuficiente, se deben reasignar los recursos de muestreo.
